1. 若無特別指明, 則按照 "毛刺向內" 的原則來判斷產品毛刺方向, 展開后的圖形按毛刺向下的方式放置。

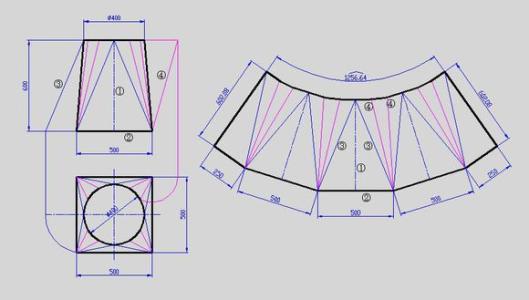

　　2. 展開圖中除圓孔外所有像素必須串聯成復線, 所有由短小線段組成的像素, 必須重畫為規范像素 (圓,直線)。

　　3. 外形尖角不做處理,但在工程圖中視工藝而倒角。

　　4. 標注

　　4.1. 展開圖必須使用線性標注形式,小數點 到二位(UNIT2),尺寸標注放在DIM層,坐標原點應選在 外形尺寸的左下角處,尺寸盡量標注齊全(尺寸或像素密集處除外),但必須標注最外形尺寸,折線尺寸,產品圖上標注尺寸對應的展開尺寸。

　　4.2. 局部剖視圖和局部斷面圖形狀大小及高度等尺寸盡量標注齊全.。

　　4.3. 所有抽牙,抽凸,壓毛邊,壓印,壓字壓平等局部成型都必須按順序標注其類型,方向和尺寸(特殊情況除外)。

　　4.4.注明90°折彎系數, 非90°折彎須標注折彎變形區的尺寸。

　　5.1.選擇數沖下料時，工藝缺口最小可設定為1.0，并可根據板厚作適當?shù)恼{(diào)整(工藝缺口不可小于板厚)，且數沖的所有缺口和所有類型的孔都必須根據公司的刀具進行調整，保證展開和程式的 一致;

　　5.2 選擇鐳射下料時，工藝缺口最小可設定為0.5，并可根據板厚作適當?shù)恼{(diào)整;

　　6.噴涂余量需進行調整

　　a.噴皺紋粉：如果客戶對孔徑尺寸公差要求在0.2以上時，不需要調整孔徑尺寸;如果客戶對孔徑尺寸公差要求在0.2以下時，需要將孔徑加大0.2，使噴涂后的孔徑尺寸和客戶要求的孔徑尺寸相符。

　　b.噴砂紋粉/平光粉：如果對孔徑尺寸公差要求在0.15以上時，不需要調整孔徑尺寸;如果對孔徑尺寸公差要求在0.15以下時，需要將孔徑加大0.15，使噴涂后的孔徑尺寸和圖紙要求的孔徑尺寸相符。

　　噴油漆：如果孔徑尺寸公差要求在0.1以上時，不需要調整孔徑尺寸;如果對孔徑尺寸公差要求在0.1以下時，需要將孔徑加大0.1。

　　7.折彎噴涂余量調整：

　　a.如果對折彎尺寸公差要求在0.2以下時，需要將影響要求尺寸的各個噴涂面減小0.1，使噴涂后的折彎尺寸和要求的折彎尺寸相符;

　　b.噴砂紋粉/平光粉：如果對折彎尺寸公差要求在0.15以上時，不需要調整折彎尺寸;如果客戶對折彎尺寸公差要求在0.15以下時，需要將影響客戶要求尺寸的各個噴涂面減小0.075，使噴涂后的折彎尺寸和客戶要求的折彎尺寸相符;

　　c.噴油漆：如果客對折彎尺寸公差要求在0.1以上時，不需要調整折彎尺寸;如果對折彎尺寸公差要求在0.1以下時，需要將影響要求尺寸的各個噴涂面減小0.05，使噴涂后的折彎尺寸和要求的折彎尺寸相符;
